    变压器散热片悬挂链式喷漆生产线(四)

    日期:2025-05-18 03:55

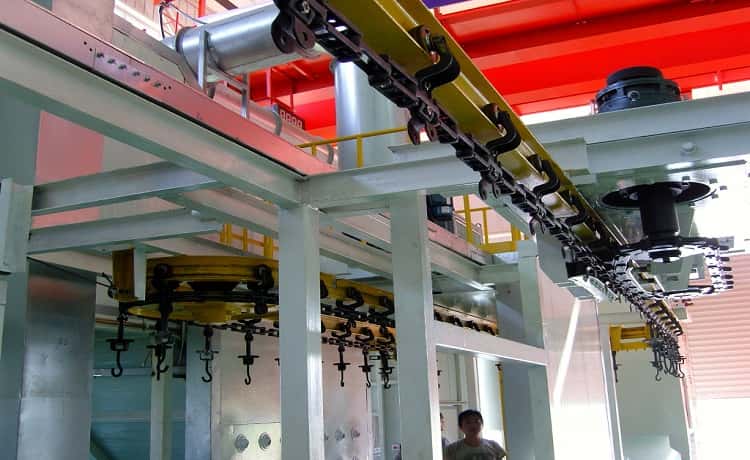

    8.3 变压器散热片悬挂链式 喷漆生产线 悬挂输送系统


    目前国内悬挂输送机,单点最大吊重为750kg,因此如何安全可靠的实现工件在工艺路线上的周转,是本涂装线正常运行的关键!在这个问题上,我们通过与专业厂家进行技术交流沟通获得了圆满的解决方案,现将我们的悬挂输送系统技术方案阐述如下:
    输送机采用XT-10O普通悬挂式.单点吊重750kg,大件采用平行二点梁式吊挂.吊挂间距为4000mm;
    输送机系统采用循环通过式.变频调速.电机4kwx2,线速为0.5-3m/min,可调,具有机械电器过载保护;
    输送机二点平行吊挂,立挂单点吊重为1吨。
    为增加系统刚性强度,悬挂输送机刚架支撑安装密度要比常规为密,原4m左右的刚架间距调整为2.5-3m。

    悬挂输送机主要部件:
    序号    名    称      型号规格    单位    数量
    1    B型驱动装置    V=max3m/min    套       2台
    2    滚子张紧装置    R=1200mm s=400mm    套       2台
    3    牵引链条t100    模锻T=100    米    280米
    4    重载滑架    模锻     套     70套
    5    滚子回转    R1200mm α90    套     4套
    6    检查轨段    L=1000    付    1件
    7    伸缩轨段        件    3件
    8    直轨道        付    260米

    工件上下机构
    工件上、下涂装作业流水线采用行车吊挂。

    8.4变压器散热片悬挂链式喷漆生产线淋漆室
    设备组成:室体、活性炭吸附装置、排风管路、照明、安全小门、淋漆系统等组成。

    8.4.1 变压器散热片悬挂链式喷漆生产线淋漆室室体
    本方案室体骨架立柱采用□100×5方管作骨架,δ1.5mm冷板折筋作壁板,壁板之间采用螺栓连接、壁板与骨架之间采用自攻螺丝连接,整个拼接连接缝涂密封胶,确保室体密封。设备设置钢化玻璃窗,以方便观察室内工况,同时在一侧设置有进出检查门,门洞规格为900×2000mm。
    室体骨架与壁板均采用防腐底漆处理后喷涂面漆,色彩可根据用户要求选定。

    8.4.2 变压器散热片悬挂链式喷漆生产线淋漆室废气处理系统
    淋漆室通常采用自然进风、机械排风的通风方式。详见废气处理部分。

    8.4.3 变压器散热片悬挂链式喷漆生产线淋漆室照明系统
    设备两侧钢化玻璃窗外安装照明灯,灯箱采用挂钩与骨架连接,安全、可靠便于维修。根据计算需配置照明灯箱如下:
    序号    参  数  内  容    底漆及面漆流平室
    1    房体内空尺寸    7500X4000X2900mm
    2    照明灯箱组数    2x40W6组

    8.4.4变压器散热片悬挂链式喷漆生产线淋漆室淋漆系统
    设备组成:隔膜泵、储漆槽、油漆托盘、输漆管路、喷头等。
    采用将储漆槽油漆打入工件内部,灌满油漆后放出。油漆流入托漆盘返回储漆槽。

    8.5变压器散热片悬挂链式喷漆生产线补漆室

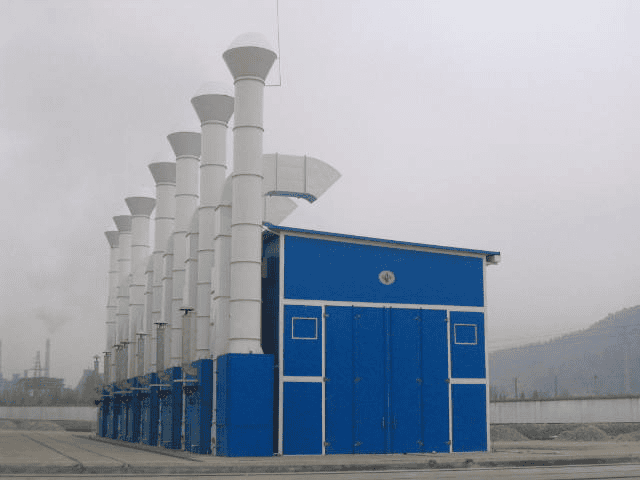

    干式喷漆室

    补漆室采用干式喷漆室。
    设备组成及结构特点:
    本设备应喷漆时需具有通风、空气净化、漆雾处理及冬季送热风功能; 设备主要有喷漆室室体、自然送风系统、排风系统、漆雾处理系统、照明系统、安全检测报警系统等组成。

    8.5.1 喷漆室室体

    8.5.1.1变压器散热片悬挂链式喷漆生产线补漆室室体主材料

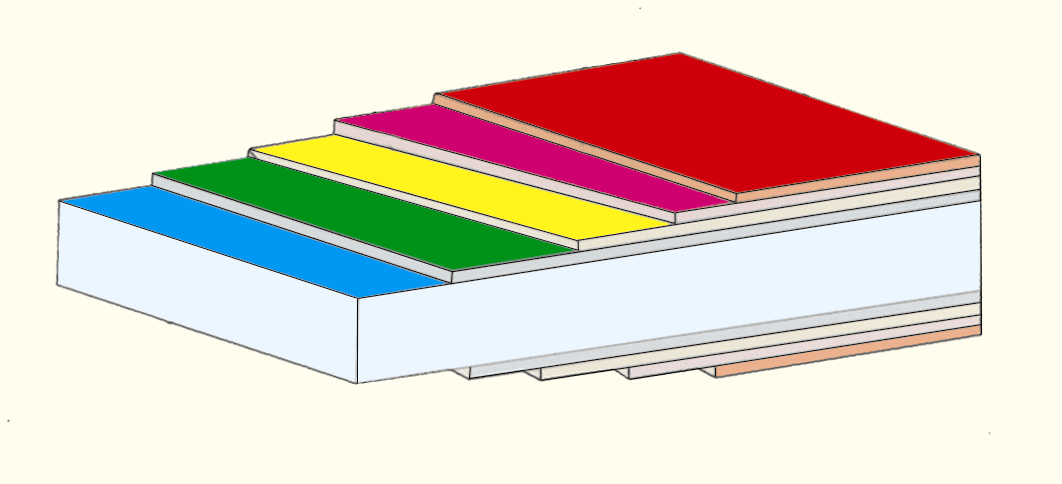

    室体采用δ75mm厚的岩棉夹芯保温层(岩棉密度为120kg/m3)),使外壁板温度不高于室温5℃。室体内、外壁板材料采用厚度为δ0.6mm镀锌钢板,中间填充岩棉。传热系数不大于0.38Kcal/㎡.h.℃,平均隔音量不小于21.5R(dB)。内外板与保温材料整体压制而成一体,制作成企口式夹芯板,装配成一体,确保密封及保温性能良好。

    岩棉夹芯保温层

    复合板具有以下优点:
    ·轻型、新颖、造型美观、外表整齐划一;
    ·保温、隔热、隔声性能优良、热传热系数小;
    ·强度、刚性、稳定性、抗冲击、抗震性能较好、耐腐蚀性好;
    ·预制装配化程度高、施工快捷、方便、耐火性及使用寿命长。
    室体内外均用槽型和角型包角及密封胶处理,确保装饰性和密封性

    8.5.1.2 变压器散热片悬挂链式喷漆生产线补漆室室体骨架
    室体立柱采用型钢制作,强度、稳定性、保温性、密封性、抗冲击性、抗震性达到国家或行业标准要求。
    室体钢结构均做喷砂处理,然后喷涂两遍底漆、一遍面漆,所用涂料具有良好的防锈性和耐候性其耐盐雾性能≮500h。
    室体有防静电接地装置。接地电阻不大于100Ω。

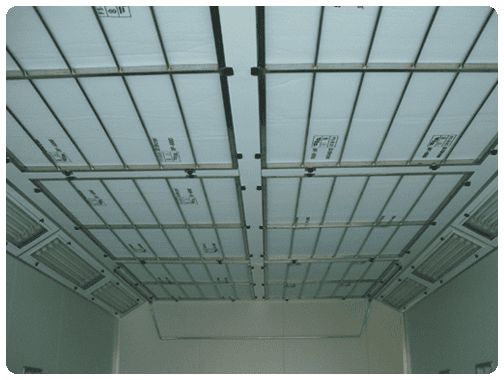

    静压室

    8.5.1.3 变压器散热片悬挂链式喷漆生产线补漆室洞门
    喷烘房为进出式,在前后两侧各设有一门洞 。门洞尺寸为(W×H):900×2000mm。

    8.5.1.4 变压器散热片悬挂链式喷漆生产线补漆室安全门
    在房体纵向设置向外开启的安全门,以方便人员进出以及紧急情况时人员的疏散撤离。人行门尺寸(宽×高)mm:800×1850,安全门带机械压力锁及自动闭门器,当房内压力超过100Pa时能自动往外打开人行门泄压,起到泄爆作用。

    8.5.1.5 变压器散热片悬挂链式喷漆生产线补漆室地板格栅
    在室体底部两侧设有地坑,上面铺设格栅板,格栅由我公司根据W323/1型号自制,加工形成后全部热浸锌,这样可避免由于工件喷漆时装饰带划线、贴报纸产生的废报纸、废胶带等进入地下构筑物部分。
    地坪格栅板由40×3mm扁钢及Ø8园钢焊接而成,(其承重力不小于200Kg/m2 )受荷扁钢间距40mm,横杆间距150mm。为便于拆卸和清洗,每块面积大约1m2。上图为地坪隔栅板外形图。
    格栅沉积的过喷漆泥清理建议可用脱漆剂进行化学脱除,然后清理。也可采用焚烧炉焚烧处理。

    8.5.2 变压器散热片悬挂链式喷漆生产线 补漆室照明系统
    喷漆室房体外部设置上、下两排照明装置。上下两排侧灯组布置方式为:2支×40W×2行。灯组安装于墙板外,墙板上安装5mm厚钢化玻璃,将照明灯和喷漆室隔离。室顶设防爆双管日光灯。确保照度≥300Lux。灯管采用飞利浦高效光源,既安全又节能且维护方便,镇流器采用喷漆室专用电子镇流器,从而保证每个喷漆室体光强≥300Lux,满足工件各端面的喷涂作业。灯箱与壁板用小角铁相连,同时灯箱上安有可拆框架,便于维护。
